Descriere
Motor pentru automatizarea porților fabricat în Italia puternic și durabil. Toate componetele sunt proiectate și executate ținând cont de rolul lor in acest asamblu. Axul principal din oțel, nuca care circulă pe ax din aliaj de bronz special, carcasa din aluminiu turnat la presiune, capacul care acoperă mânerul de deblocare din plastic. Motivul pentru care acest capac s-a realizat din plastic este că cele cu butuc metalic cu cheie, în majoritatea cazurilor datorită folosirea lor rară se blocează, și în caz de urgentă deschiderea lor este greoaie sau înposibilă. Deci motoarele sunt autoblocante, porțile nu se pot mișca manual decât dacă se deblocează cu cheile lor personalizate. Recomandăm acest produs atât pentru utilizare unifamiliare cât și pentru ansamblare de locuințe. Intensitatea ciclurilor de funcționare date de fabricant este de 70%.
Se pot monta pe stâlpi metalici sau stălpi de dimensiuni mai mari din beton dar trebuie respectate indicațiile cu privire la cotele date de fabricant.
Nu este nevoie de opritoare la poartă la deschidere sau închidere, lungimea cursei se reglează cu opritoare mecanice care se montează pe axul principal al motorului.
Unghiul de deschidere a porții în general este de 90°, dar la nevoie cu un montaj adecvat pate să deschidă poarta până la 110°
Motoare modelul 324 se montează pa canate de până la 2.5 m lungime și 250 kg sau până la 3 m în cazul porților ușoare acoperite doar cu plasă
Modelul 524 se montează la canate mari 3-4 m la 300 kg sau chiar 5m porțile usoare cadru acoperit cu plasă.
Pentru aceste motoare nu au încorporate sistem de comandă, este nevioe de o unitate de comandă externă cum ar fii modelul T624. Centrală de comandă pentru 1 sau 2 motoare/24V.
Caraceristici panou de comanda:
- pentru 2 motoare de 24V
- întrare pentru 2 perechi de fotocelule
- doua intrări pentru safety-uri (8.2 k)
- buton de comandă
- buton stop
- intrare yală electromagnetică (se montează la canate mari peste 2.8 m)
- cuplu fortă reglabil
- pornire lentă
- încetinire la final
- inchidere automată după perioadă de timp programată
- inchidere automată la 2 secunde după trecera prin fotocelulă
- funcție condominiu
- opțional: posibilitate de dotare cu acumulator și redresor original Cardin pentru funcționare în caz de pauză de curent.
Specificații motor:
- Alimentare: 230 Vac,50Hz
- Alimentare motoare: 24V
- Cursă motor: 350mm
- Lungimea maximă a porții: 3 m
- Putere consumată: 120 W
- Consum: 5 A
- Fortă max.: 1900 N
- Timp deschidere 90 grade: 15 s
- Ciclu de utilizare: 70 %
- Protectie termică: 150°C
- Temperatură de lucru: °C -20 +55
- Grad de protectie: IP 44
Kit-ul contine:
– 2 buc. motor 24V,
– 1 buc unitate de comandă
– 1 buc. receptor pentru telecomenzi

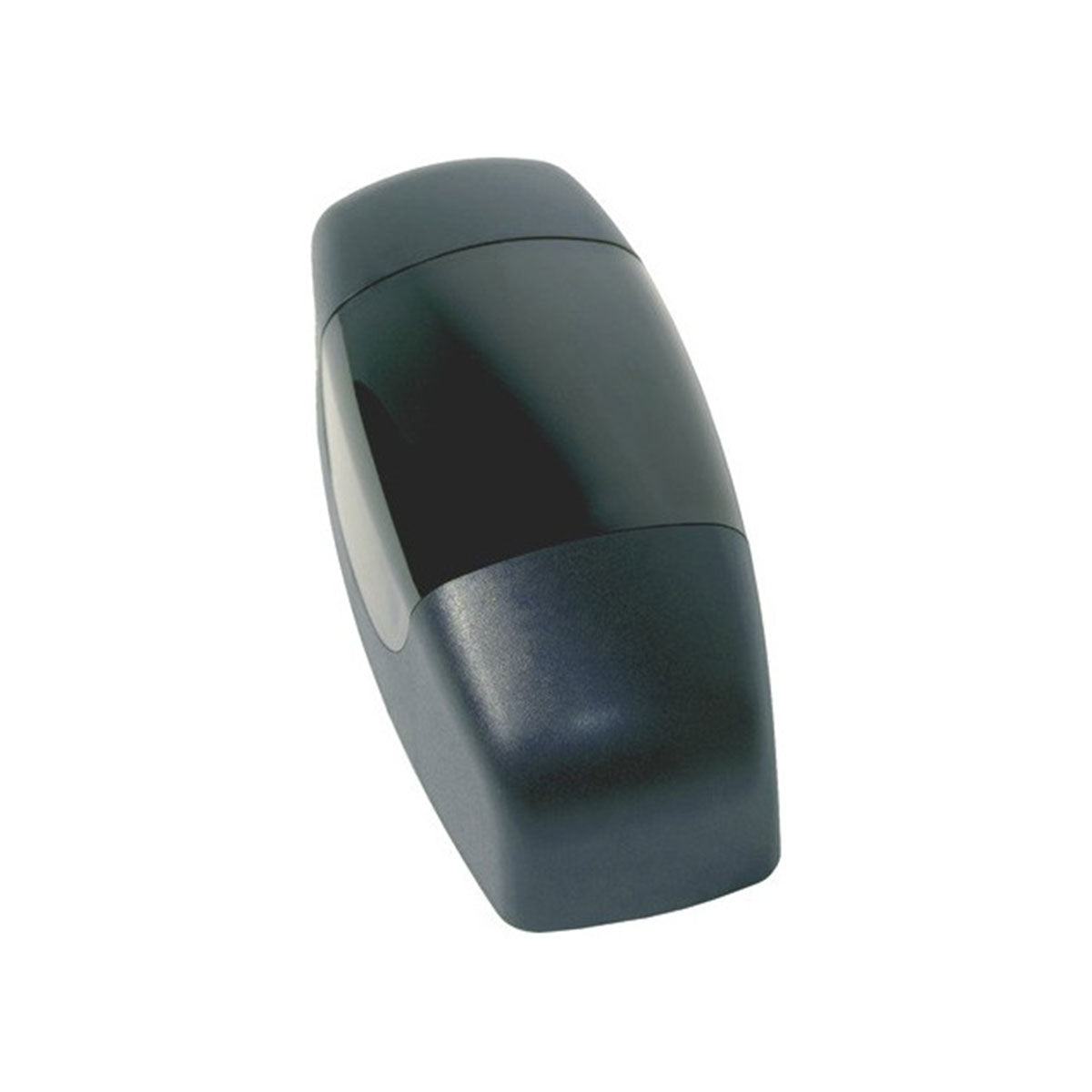

– 1 set fotocelule, (transmiter – receiver)

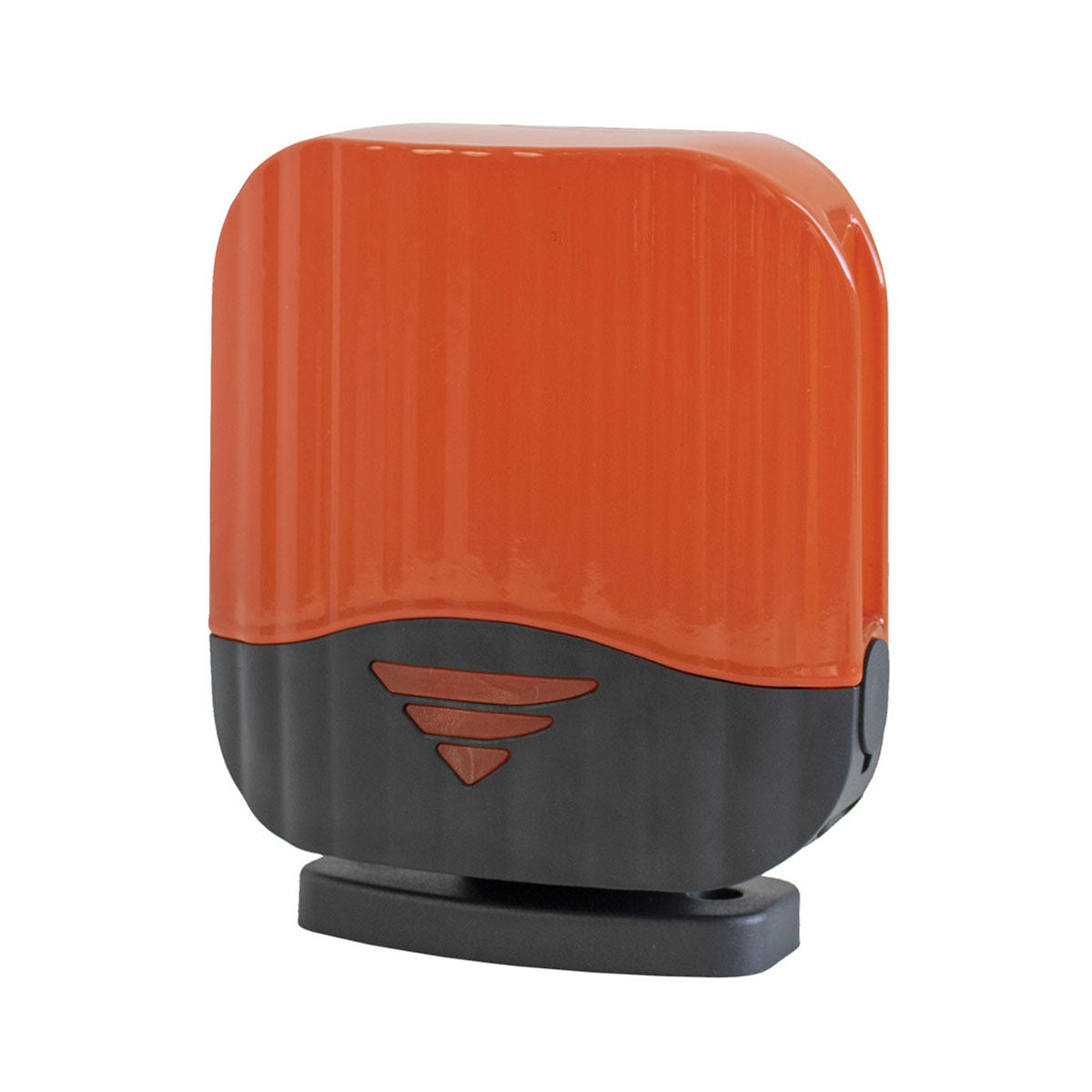

– 1 buc. lampă semnalizare

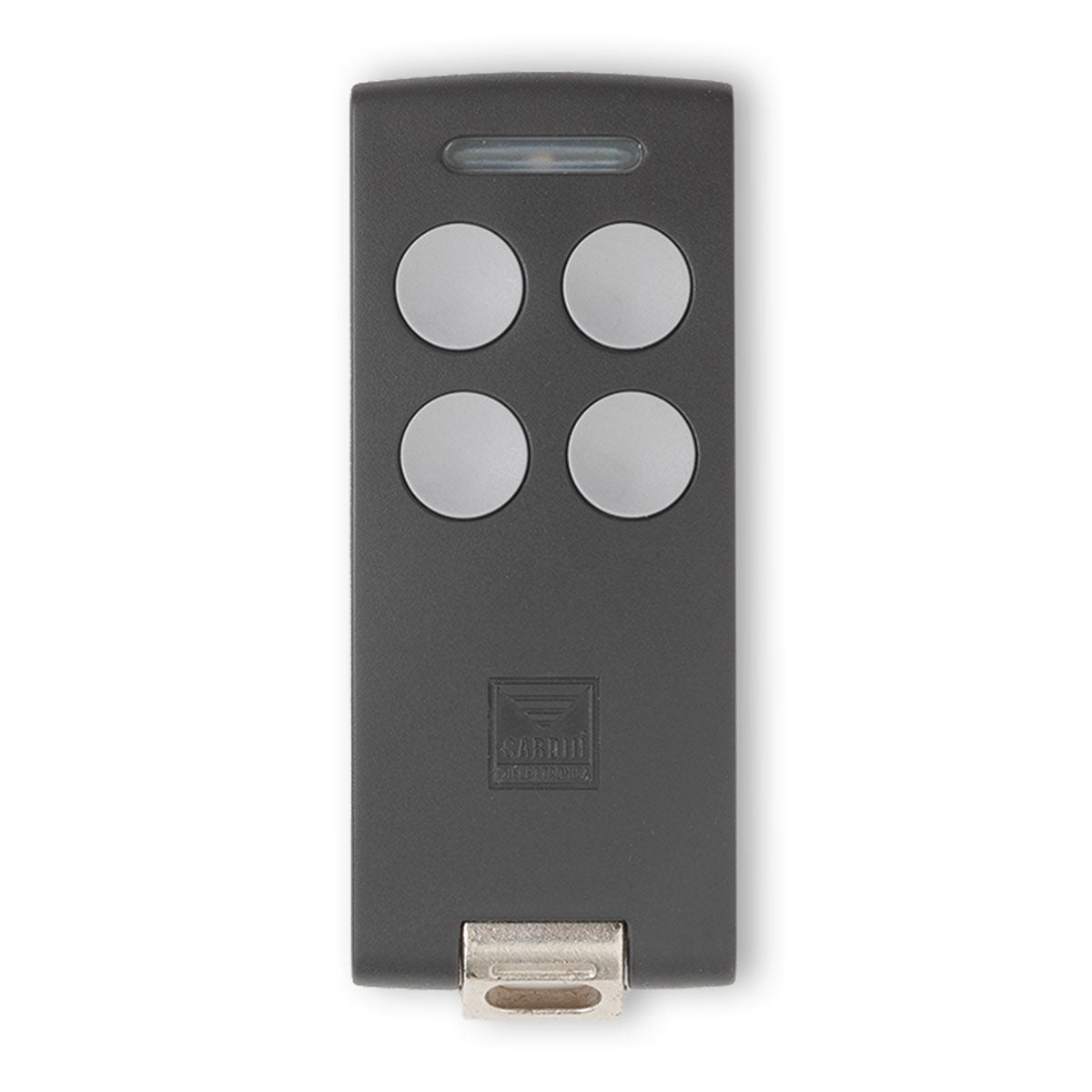

– 2 buc. telecomenzi CARDIN
