Kit automatizare porți batante Roger Technology BE20/210GO Brushless, 24V, canat până la 2,8 m

Kitul Roger Technology BE20/210GO este destinat automatizării porților batante cu canaturi de până la 2,8 m, în funcție de greutatea și geometria porții.

Motoarele electromecanice Brushless de 24V sunt proiectate pentru utilizare intensivă și sunt echipate cu encoder digital pentru controlul precis al mișcării porții.

Actuatoarele au o cursă de 400 mm, reductor ireversibil și opritoare mecanice pentru pozițiile de deschidere și închidere. Sistemul este potrivit atât pentru aplicații rezidențiale, cât și pentru accesuri cu o frecvență ridicată de utilizare.

Caracteristici principale

• tehnologie Brushless 24V

• pentru porți batante cu canat de până la 2,8 m

• cursă actuator: 400 mm

• forță: 100–2200 N

• encoder digital

• utilizare intensivă

• până la 800 cicluri de funcționare în 24 de ore

• reductor ireversibil

• opritoare mecanice la deschidere și închidere

• viteză de manevră: 1,66 cm/s

• timp de deschidere: aproximativ 15–25 secunde

• grad de protecție IP44

Conținutul kitului

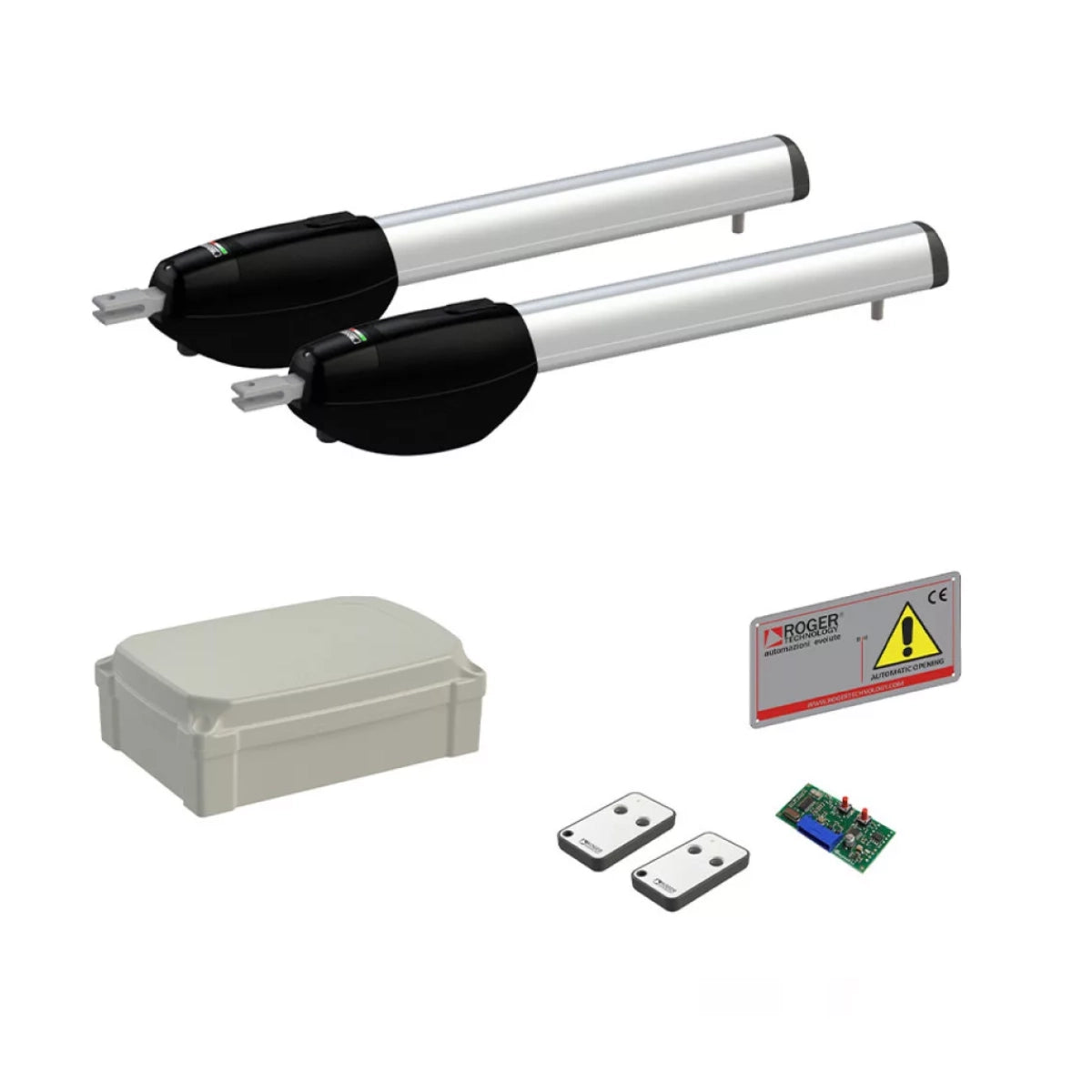

Kitul Roger Technology BE20/210GO conține:

• 2 x motoare Brushless BE20/200

• 1 x unitate de comandă B70/2ML/BOX cu inverter, pentru două motoare Brushless

• 1 x receptor radio H93/RX22A/I

• 2 x telecomenzi E80/TX52

• 1 x set opritoare mecanice MC781

• 1 x set console scurte, reglabile și înșurubabile KT206/R

• sistem de deblocare manuală cu cheie numerotată

Notă: varianta BE20/210GO nu include set de fotocelule și lampă de semnalizare.

Dimensiuni și limite de utilizare

Greutatea maximă admisă a porții depinde de lungimea fiecărui canat. Cu cât canatul este mai lung, cu atât greutatea maximă recomandată scade.

Orientativ:

• canat de aproximativ 1 m – până la circa 300 kg

• canat de aproximativ 2 m – până la circa 200 kg

• canat de 2,8 m – până la circa 100 kg

Graficul permite verificarea rapidă a compatibilității automatizării în funcție de lungimea și greutatea canatului.

Specificații tehnice

Alimentare: 230V AC – 50 Hz
Alimentare motor: 24V
Putere motor: 200W
Tip utilizare: intensivă
Forță: 100–2200 N
Temperatură de funcționare: -20°C până la +55°C
Grad de protecție: IP44
Tip reductor: ireversibil
Viteză de manevră: 1,66 cm/s
Timp de deschidere: 15–25 secunde
Cursă: 400 mm
Opritoare: mecanice la deschidere și închidere
Unitate de comandă: B70/2ML
Encoder: digital
Cicluri de funcționare: până la 800 cicluri în 24 de ore
Dimensiuni maxime: 867 × 105 × 155 mm
Greutate actuator: 7,9 kg

Dimensiuni recomandate pentru montaj

Poziționarea corectă a actuatorului este esențială pentru obținerea cursei și a unghiului de deschidere dorit.

Dimensiunile A și B depind de poziția balamalei față de stâlp și influențează direct unghiul maxim de deschidere al porții.

În funcție de poziționarea consolelor se pot obține unghiuri de deschidere de aproximativ 95°–110°.

Exemple de poziționare:

• A = 110 mm / B = 180 mm → aproximativ 100°

• A = 120 mm / B = 150 mm → aproximativ 105°

• A = 130 mm / B = 130 mm → aproximativ 105°

• A = 150 mm / B = 150 mm → aproximativ 110°

• A = 160 mm / B = 160 mm → aproximativ 100°

Înainte de instalare recomandăm verificarea dimensiunilor porții și a poziției balamalelor pentru alegerea corectă a punctelor de fixare.

Alegerea automatizării potrivite

Pentru alegerea corectă a automatizării trebuie luate în considerare:

• lungimea fiecărui canat

• greutatea porții

• poziția balamalelor

• dimensiunea stâlpilor

• dimensiunile de montaj A și B

• unghiul de deschidere dorit

• frecvența de utilizare

Dacă nu sunteți sigur dacă Roger Technology BE20/210GO este potrivit pentru poarta dumneavoastră, recomandăm verificarea dimensiunilor de montaj înainte de comandă.
